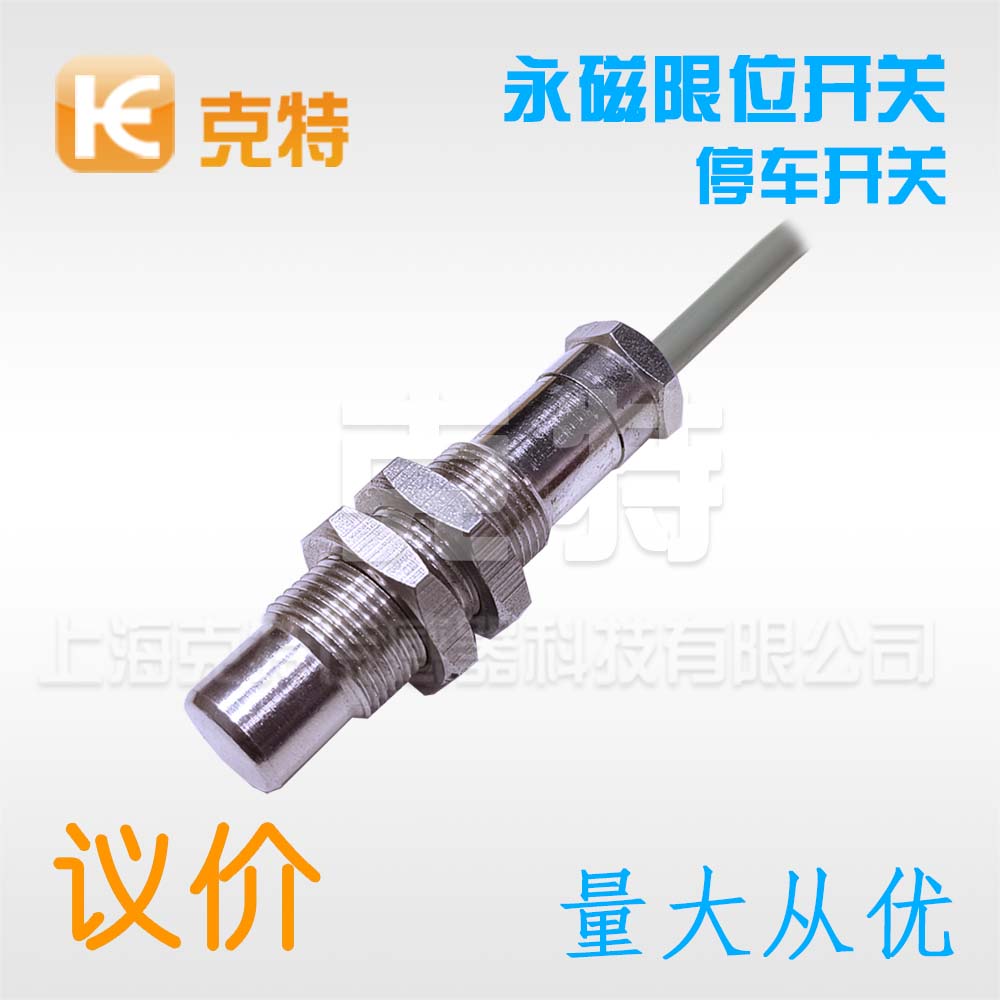

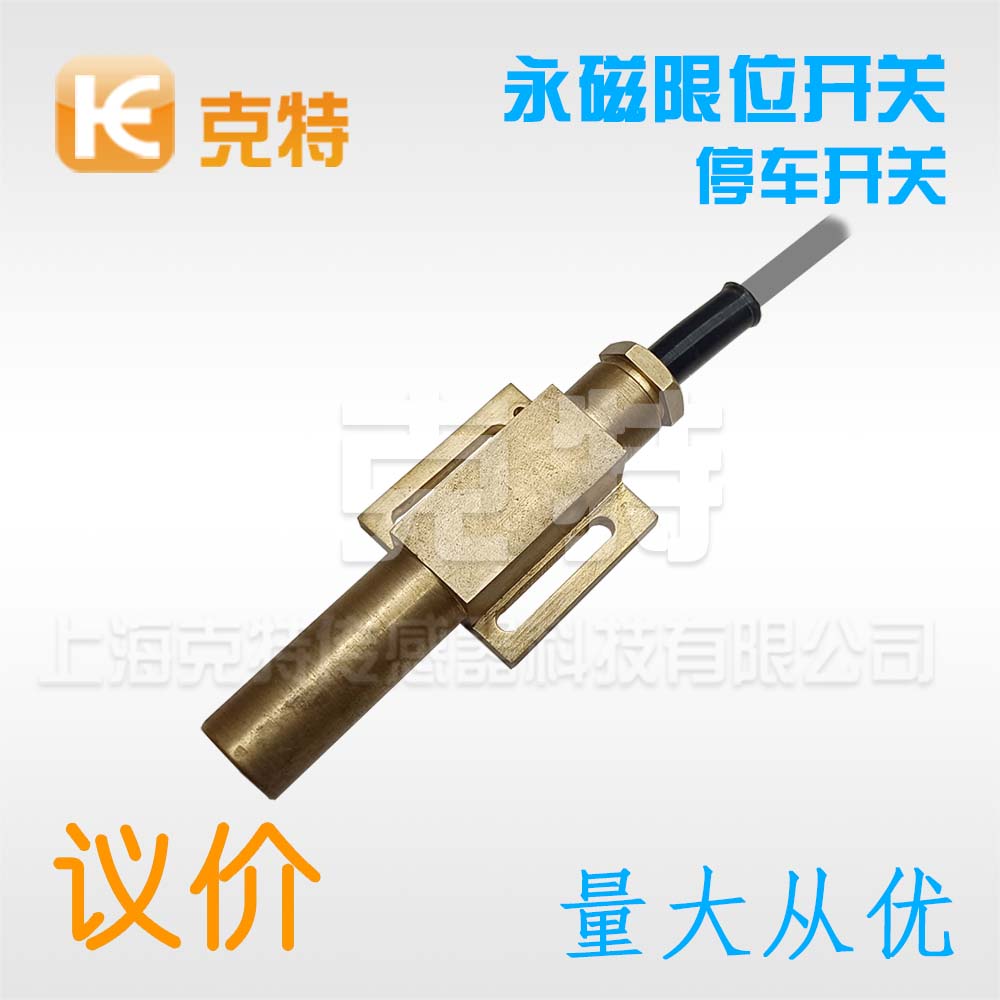

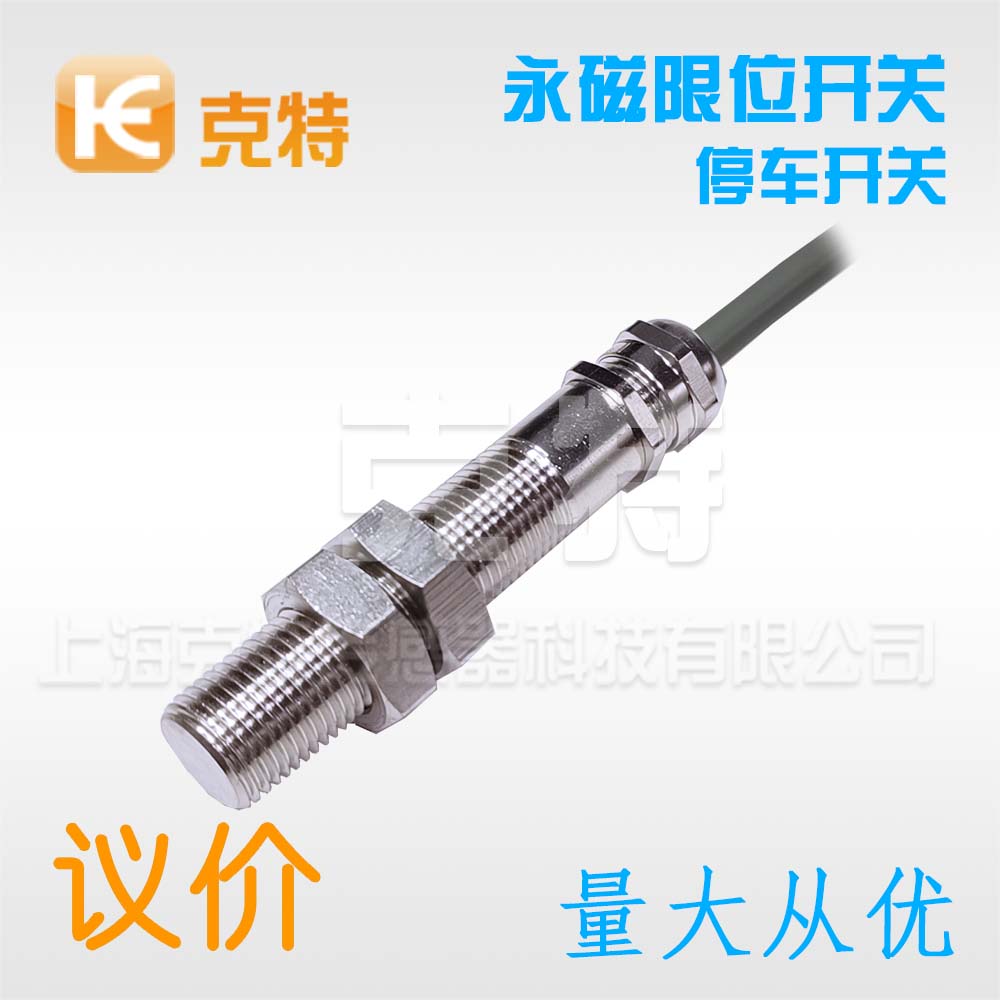

永磁限位开关

一、用途

克特永磁限位开关，是自动化技术发展中的一种新型开关，本开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘爆炸危险场所使用，作为井筒提升机减速点，限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，

推车机、阻车器，播台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。

二、工作原理

克特永磁限位开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点通断的目的，实现对外电路的控制，（ KYCX-10开关，接点并经特殊功率放大、增大开关容量，勿需单独给电源），完全克服

了机械碰撞开关存在的接触不良，易损坏等特点。

三、结构及性能

克特永磁限位开关的外壳和控制磁钢的外壳，均采用黄铜（HPB59--1)或不锈钢铸造精加工而成。体积小，重量轻，具有抗砸强度高安装使用维修方便，防尘、防水灯特点，芯子采用环氧树脂密封结构，消除的电弧的危险因素，提高

的安全可靠性，防护等级IP65。

控制磁钢采用特殊结构组成，性能稳定，可直接安装在铁质材料物体上，不会引起外磁场短路。

四、技术指标

4、开关与控制磁钢有效距离：≥115MM

5、开关与磁钢相对运动速度：15M/S

6、开关可靠动作次数

KTYC1-AXW型 200000次

KTYC2-BXW型200000次

五、使用环境

1、环境温度：-20°C +50°C

2、环境湿度：95+（-）3%(环境温度25°C)

3、海拔高度：〈2000M

六、具体参数：

1、型号：KTYC1-AXW型额定电压：AC/DC12V-127V-220V额定电流：AC/DC1A额定功率：AC/DC200W（纯阻性负载）外形尺寸：130×48×23MM重    量：0.7KG接点方式：常开、常闭、一对常开、一对常闭、方向记忆。

2、型号：KTYC2-BXW型额定电压：AC/DC36V-127V-380V额定电流：AC/DC10A额定功率：2.0KW（纯阻性负载）外形尺寸：195×92×58MM重    量：2.5KG接点方式：常开、常闭、一对常开、 一对常闭、方向记忆。

KTYC3-CXW型矿用永磁限位开关是KTYC1-AXW型矿用永磁限位开关的改进型，它将KYCX-1型的静件磁性开关和动件控制磁钢合二为一，提高了开关的灵敏性，使整个KTYC3-CXW型开关形成一个磁场，当有金属物质接近时，开关的转换接触点动作，切断或闭合控制电路。

KTYC3-CXW矿用永磁限位开关为煤矿设备行程控制及位置检测提供的一种行程开关，用于具有相对运动需要监测和位置控制的场所使用。由传感器部分和功率放大部分构成，采用磁感应原理，当金属靠近开关时，开关内磁场发生变化，导致干簧管触点直接吸合，并经过电子功率放大来实现对外接电路的通断控制，具有电路简单可靠，控制距离远，输出功率大，使用寿命长的优点。
