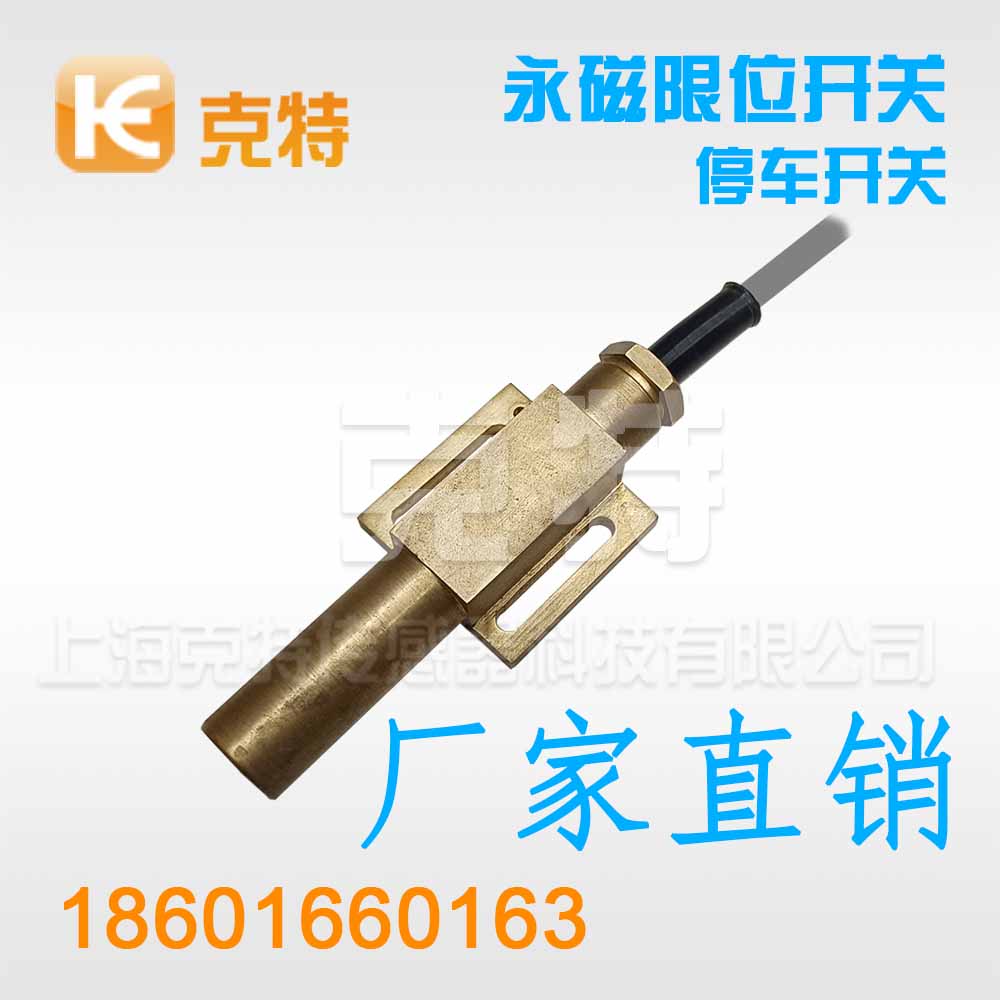

KYCX-1

KYCX-1克特矿用一般型永磁限位开关 ，是自动化技术发展中的一种新型开关，本开关抗干扰能力强，适用于煤矿井下无瓦斯、煤尘爆炸危险场所使用，作为井筒提升机减速点、限位停车、过卷保护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机、阻车器，摇台还被广泛应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门的自动化控制装置及继电保护装置中做快速切换电路之用。

KYCX-1克特永磁限位开关是为矿井提升机提供减速点的重要的传感器，是一种新型的各种设备行程控制及位置检测用的行程开关。适用于煤矿井口及井下无瓦斯、煤尘爆炸危险的场所，如提升机井筒速度开关、停车和过卷保护开关装卸载闸门、风门控制以及矿车计数，位置 开关等自动控制装置及继电保护装置中做快速切换电路之用。

KYCX-1克特永磁限位开关由静件磁性开关和动件控制磁钢组成，采用磁感应原理，直接吸合干簧管接点，以实现对外接电路的通断控制。性能可靠，安装方便，动作灵敏，使用寿命长。由于本开关实质上是一种干簧管为主体的无接触感应式磁控开关，无需附加电源，完全克服了国内普便使用的机械碰撞开关存在的接触不良、不可靠、易损坏等特点。该产品具有性能稳定、可靠性高、抗震动性强、装置方便、使用寿命长等优点，其性能达到了国外同类产品水平，是煤矿行程控制的换代产品，也是引进设备的理想代用产品。

KYCX-1克特永磁限位开关1型、2型为矿用一般型结构，2A型为隔爆结构，防护等级为IP54外壳为铜合金铸造而成，具有较强的防砸、防水及抗震性能。

本开关分为1型、2型、2A型3种，1型由外磁钢和干簧管（一常开触点）组成。2型、2A型由外磁钢和2只干簧管（一常开，一常闭触点）组成。

使用环境及安装条件

海拔高度＜200米

环境温度 -20℃- +40℃

相对温度＜95%（在+25℃）

安装条件

1.进线嘴安装时不要向上，其它方式不受限制。

2.使用时应避免非激励磁场的影响

KYCX-1克特永磁限位开关技术指标

       1 额定工作电压：AC/DC  12v-24v-36v-127v-220v

       2 额定工作电流：AC/DC   1A

       3 额定功率：    AC/DC　200W（纯阻性负载）

       4 外形尺寸：    130×48×23mm

       5 重    量：    0.7kg

       6 接点方式：    一对常开,一对常闭(可根据用户要求接线）

       7 开关与控制可靠动作距离：A≤90mm   B≤70mm  c≤40mm  D≤25mm

       8 开关与控制磁钢*大相对运动速度 15m/s

KYCX-1克特矿用永磁限位开关，参考了国外引进样机，分析了内部结构，客服了其缺点，重新设计而成。图纸及样机均经检定部门检验合格。符合矿用一般型的标准，发给矿用合格证后组织生产的，技术指标均达到国外同类产品水平。是更新换代的好产品。

该限位开关主要用于煤矿的井底车场，总进风道或主要进风巷道，闸门控制，矿井提升设备，自动控制，继电保护等作为位置检测用。如：用于矿井井门闭锁，箕斗，罐笼减速到位，过卷保 护，装卸载闸门，阻车器，摇台，推车机的限位及自动化控制

1、型号：KYCX-1型

额定电压：AC/DC　12V-127V-220V

额定电流：AC/DC　1A

额定功率：AC/DC　200W（纯阻性负载）

外形尺寸：130×48×23mm

重    量：0.7kg

接点方式：常开、常闭、一对常开、

                   一对常闭、方向记忆。

2、型号：KYCX-10型

额定电压：AC/DC　36V-127V-380V

额定电流：AC/DC　10A

额定功率：2.0KW（纯阻性负载）

外形尺寸：195×92×58mm

重    量：2.5kg

接点方式：常开、常闭、一对常开、

                  一对常闭、方向记忆。

KYCX-1 KTGEE Mining General Permanent Magnet Limit Switch is a new type of switch in the development of automation technology. This switch has strong anti-interference ability and is suitable for use in coal mine underground areas without gas or coal dust explosion hazards. It is used as a deceleration point for shaft hoist, limit parking, over roll protection switch, loading and unloading gate, air door control and tunnel transportation, mining car counting, pusher, car stopper, and shaking table. It is also widely used in automation control devices and relay protection devices in mining, machinery, light industry, metallurgy, chemical industry, textile and scientific research departments for fast switching circuits.
