JNMX-A1

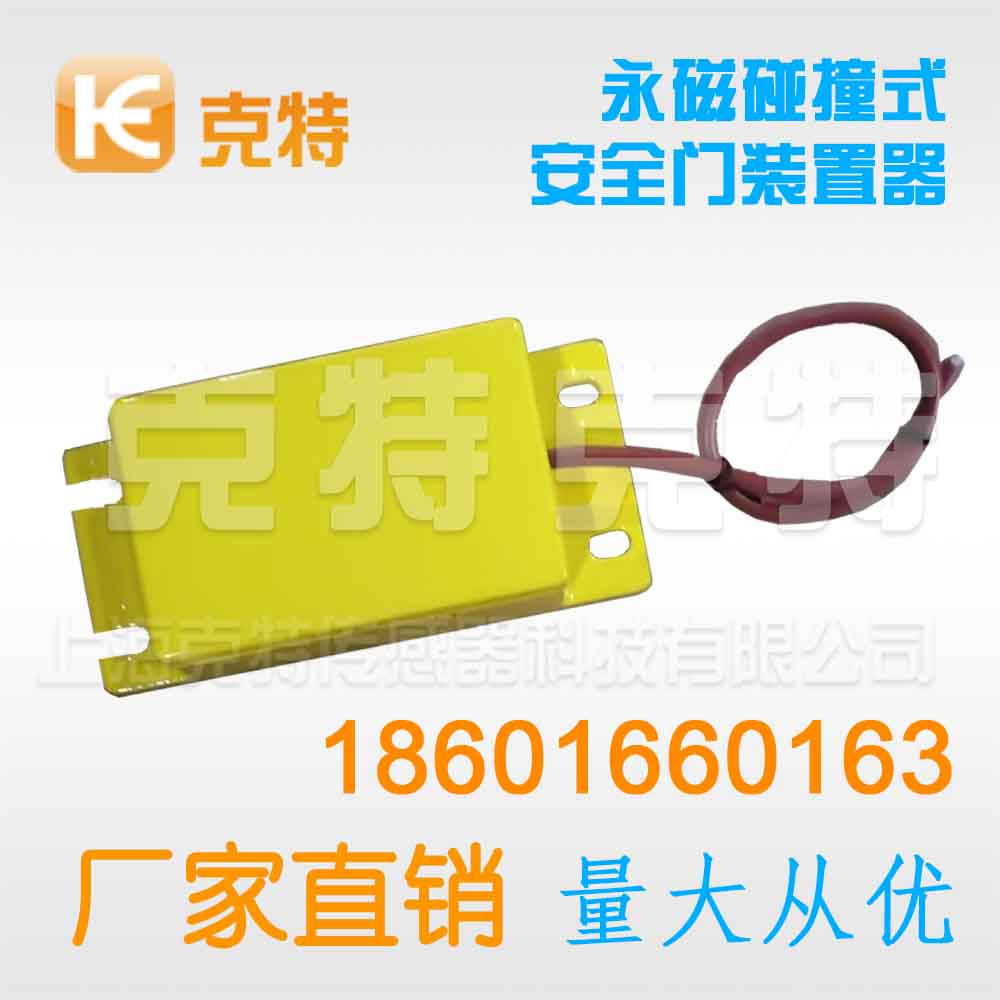

克特永磁门开关JNMX-A1起重机安全门装置

　　电磁锁主要适用于户内压开关设备的前后柜门需要闭锁部位实现联锁，防止误操作的发生，是发电和

　　供电部门不可缺少的闭锁装置。另外，为适应综合自动化变电站的需要，有些电磁锁亦增加了锁内辅助

　　接点，能在锁的合分位置给用户提供一对相应的开关接点，便于用户锁相互联锁及综合自动化采向样， 避免了走空程，是现代化变电站设备的闭锁装置。

　　自动复位电磁锁在对锁定对象开锁完毕后，其锁栓能自动返回到锁定位置。

　　手动复位电磁锁在对锁定对象开锁完毕后，能人为地将锁栓返回到锁定位置。

　　手动解锁:电磁锁在电磁铁线圆不通电的情况下，可以借助用工开锁。

JNMX-A1克特永磁门开关JNMX-B1仓门限位锁一体化设计，抗震性强强磁设计抗震性更强，可完全替代端梁登机门上的门栓和安全开关，具有使用寿命长，抗震性强。安装简单，无需更改电控系统，预防安全隐患等优点。本产品内部安装强磁装置，当端梁登机门靠诉本产品时，强磁装置将登机门紧紧吸附在装置器上，同时给电控系统输出信号，起到锁门与信号输出同步的作用，使工作人员通过端梁登机门时操作更简单，通行更安全。

　　永磁门开关JNMX-A1内部安装强磁装置开关门与信号输出消除了因反手关门所造成的安全隐患，是起重机端梁登机门的一种永磁式安全门锁，解决了传统的机械限位开关抗震性差，锁门不紧，推杆易损坏把手关门所存在的安全隐患。

　　技术参数:

　　1、额定电流:6A

　　2、环境温度:-20℃-+65℃

　　3、相对湿度:<95%(+25℃)

　　4、适用于粉尘较严重,包括导电粉的环境

　　5、适用于中度以下的振动或者冲击的地方

　　6、外壳防护等级:IP67

　　7、额定回路电压:110-380V

　　环境温度:-20℃~+65℃相对湿度:≤95%(+25℃)

　　适用于粉尘较严重(包括导电粉尘)的环境适用于中度以下的振动或者冲击的地方外壳防护等级:IP65

　　注意事项

　　本产品内部安装强磁装置,在搬运，安装，使用时请勿将手表，手机等长期靠近本产品以免造成磁化，损坏;

　　. 本产品附件(铁板挡块，厚度3MM以上)需用户根据现场情况自行制作:

　　本产品在开门状态时指示灯亮，开关断开，关门状态时指示灯灭，开关接通，如发现异常现象时，请及时检查原因或者更换产品;

　　应定期对产品的外部进行除尘处理，定期检查是否正常工作。

　　安装方法 ：

　　根据现场裁取合适的长度1)用户自制固定架

　　用户自行裁取两条角钢或者3mm厚的铁板按上图尺寸制作，表面可做简单防锈处理

　　2)用户自制挡块 需的长度裁取，表面可做简单防锈处理 用户自行裁取一块厚度3MM以上的铁板作 宽度130-140MM，长向根据士际现场所 挡块使用，按上图尺寸制作(厚度3MM以上 为145mm， 3)安装固定架 梁门打开的一侧，上下两根固定架的距离 将制作好的固定架垾接在端梁栏杆靠近端 4]安装装置器 的固定架上，并技要求接线。 招装置最用MBx25的螺栓固定在焊接好

　　克特永磁门开关JNMX-B1仓门限位固定架

　　安装顺序

　　6)检验安装完成后，开、关端梁门检查装置器的指示灯是否正常点5)安装挡块将制作好的挡块焊接或者用蠕栓固定在

　　亮(关门时，指示灯爆灭，开门时，指示灯完起，但是对于某 端梁门上，安装的位害应与装罟器齐平

　　些设计的大车停车时平移联锁保护回路中没有电，造成指示 且当挡块碰撞装置器缓冲面时应该平行

　　灯无法工作的，用户需在回路中加装中以保证停车时回路 角度不直过大，以免装置器不动作。

　　中有电)，检查挡块与装置器贴合的是否紧密。
