磁阻式转速传感器

1．简介

SZCB-01磁阻式转速传感器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。

2．技术参数

2．1 直 流 电  阻：200±15Ω(25℃)

2．2 测速齿轮形式：模数2 ~ 4（渐开线齿轮）

2．3 工 作 温  度：-10 ~+120℃

2．4 抗   振   动：20g

2．5 螺 纹 规  格：Φ16传感器（M16×1）

2．6 重        量：约120g

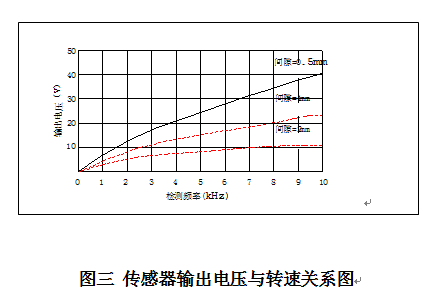

2．7 转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)

3．测速齿轮

齿轮材料采用导磁率大的金属材料，如45钢。

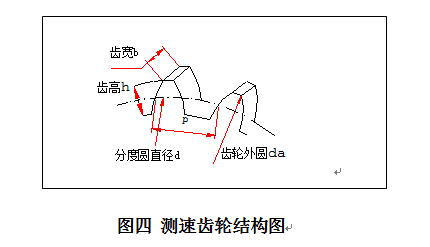

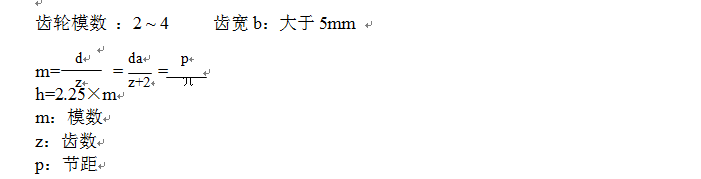

齿形为渐开线齿形，齿与齿间的间距及齿的宽度对测速影响较大，当齿与齿的间距过小时，可能导致传感器无输出，严重影响测量，因此齿形要按要求加工。

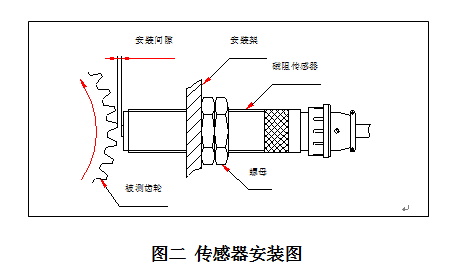

4．安装

传感器安装可参照图二。在被测轴上安装一个用导磁材料做的齿轮，齿轮加工成渐开线齿，模数大于2。磁阻传感器或电涡流传感器安装在测速支架上，径向对准齿轮。安装间隙在0.5～1mm之间。传感器的信号输出电缆为两芯屏蔽线，两根芯线分别与“信号地”和“IN+”相接，可互换，屏蔽层与仪表机壳相接。
