YT-522B1

YT-522B1

型号:YT-522B1

品牌:克特

联系电话:021-51860181

E-mail:KT@KTGEE.NET.CN

产品介绍

产品咨询


用途
YT-522B1梳棉断条光电开关,是将红外光电检测器及控制器集于一体的改进型产品。本产品主要用于山东青岛、胶南等梳棉机生产厂配套使用,对梳棉过程中出现的断条,荡条或堵口等情况,均能自动进行停车控制。
开关具有性能稳定,抗干扰能力强,体积小、安装接线调试方便等优点。
开关装有延时调接电位器。工作指示灯与动作指示灯。并装有快车启动功能,有启动按钮及发光二极管指示灯。

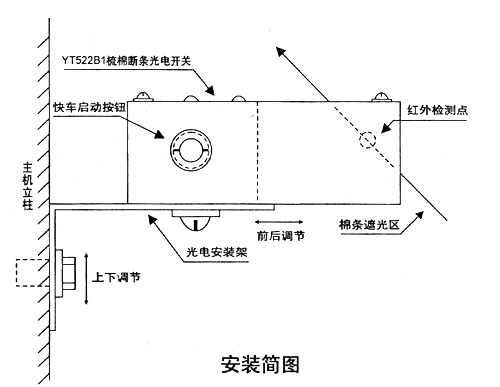

结构简图

技术参数
1、工作环境:AC12V
2、使用环境:0~45℃;温度≤85%
3、工作方式 :对射、亮动、延时吸合、连续工作
4、检测真径:≥φ8mm
5、允许背照:白炽灯≤10000LX 太阳光≤50000LX
6、输出容量:ACC22OV:2A
7、延时时间:0~10秒可调;出厂整定3秒
工作原理
由红外发光管出一束调制红外光,被光敏三级管接收后,经过放大、整行、延时后驱动继电器吸合,当光路中有物体遮光时,或连续间段遮光时,则继电器不吸合。
安装使用
1.开关的安装位置由主机厂或用户自定,但须使棉条能遮住光路。
2.开关上的二个M6安装孔相距50MM,支架上的孔距尺寸相同。
3.接线色标
301(红线)、302号(黑线)-AC12V电源输入
301(红线)、305号(兰线)-常开触点输出
4.接通电源后,电源提示灯亮,透光时,动作指示灯亮,遮光时动作指示灯灭,试验动作正常后,将相应输出触点接入主机控制回路。
5.经常保持发射头与收头的清洁,须用软刷除去飞花积尘。
6.快本启动,本开关装有快车启动按钮,按一下些按钮,能自动延时10秒钟左右后才使输出继电器触点发生转换,以在启动快车时,不再需要进行遮光处理,只要按一下按钮,相对的提示灯亮后,即可直接启动快车。开关在刚接通电源时,不按按钮也有些功能。
延时时间
0~10秒可调,出厂整定在3秒,一般情况下请用户不要调节,调节时需打开面板,在快车启动指示灯不亮时调整,顺时针转动为时间增加。
