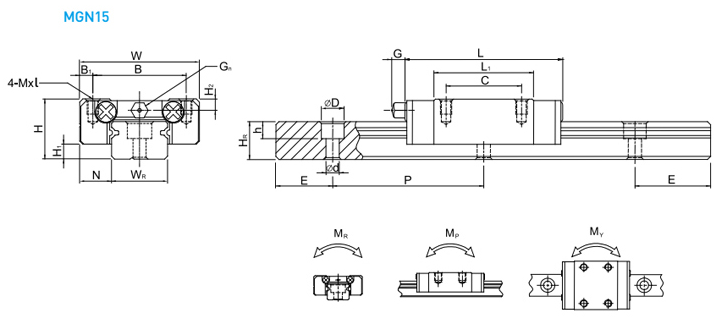

| 组件尺寸 | H | 16 | mm |
| H1 | 4 | mm | |
| N | 8.5 | mm | |
| 滑块尺寸 | W | 32 | mm |
| B | 25 | mm | |
| B1 | 3.5 | mm | |
| C | 25 | mm | |
| L1 | 43.4 | mm | |
| L | 58.8 | mm | |
| G | 4.5 | mm | |
| Gn | M3 | mm | |
| Mxl | M3x4 | mm | |
| H2 | 3 | mm | |
| 导轨尺寸 | WR | 15 | mm |
| HR | 10 | mm | |
| D | 6 | mm | |
| h | 4.5 | mm | |
| d | 3.5 | mm | |
| P | 40 | mm | |
| E | 15 | mm | |
| 导轨的固定螺栓尺寸 | 导轨的固定螺栓尺寸 | M3x10 | mm |
| 基本额定负荷 | 动负荷C | 6.37 | kN |
| 静负荷C0 | 9.11 | kN | |
| 容许静力矩 | MR | 73.5 | kN-m |
| Mp | 57.82 | kN-m | |
| My | 57.82 | kN-m | |
| 重量 | 滑块 | 0.092 | kg |
| 导轨 | 1.06 | kg/m |
导轨优点
- 在所有方向上具有高刚性，承载力大
- 运行平稳，无噪音，跳动脉冲和摩擦力低
- 速度可达5m/s，加速度可达100m/s2
- 多种滑块和导轨型号规格可选
- 有4种精度等级可选
- 有3种预紧等级可选
- 滑块和导轨可选从顶部或底部安装
- 单根导轨长度可达6m
- 使用寿命长 - 维护简便、节省成本
- 多种配件和可选项
- 有不同的镀层提供防腐蚀保护
- 可选用一体式行程测量系统
- 可选用齿条
产品特点
- 采用O形结构
- 4点接触
- 优化的运行几何结构
- 优化的运行几何结构
- 系统完全密封（客户可根据其实际需要，增加其防尘护盖）
- 多种润滑方式可选
- 滑块全淬火
- 组件可互换
应用
半导体制造设备
印刷电路板IC组装设备
医疗设备
机器手臂
精密量测仪器
办公室自动化设备
