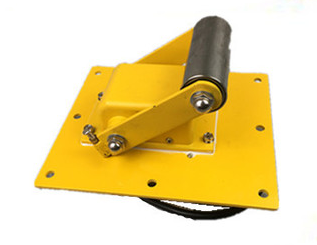

克特-TDP-I/TSJ-1拉链机跑偏开关KWTDP-1提升机皮带防跑偏开关

克特-TDP-I/TSJ-1拉链机跑偏开关KWTDP-1提升机皮带防跑偏开关胶带提升机防跑偏开关属机电融合一体的新技术产品，对于皮带输送机、拉链机、刮板机、提升机以及其他传动机械出现的跑偏、错位等故障时，能及时向微机控制系统发送报警信号或直接停机。有效的保护设备和人生安全，避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至微机控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

克特-TDP-I/TSJ-1拉链机跑偏开关KWTDP-1提升机皮带防跑偏开关广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食、仓库等各类使用输送设备行业。

克特-TDP-I/TSJ-1拉链机跑偏开关KWTDP-1提升机皮带防跑偏开关工作原理：

胶带提升机防跑偏开关，分别安装在胶带提升机上下左右壁板侧，检测胶带上下左右跑偏，安装是滚轮与胶带有20-700MM距离可调整（由用户自定，一般以不摩擦到滚轮为准）。

当发生跑偏时胶带向外侧偏移至滚轮处，滚轮带动调节杆使跑偏开关动作切断设备。

克特-TDP-I/TSJ-1拉链机跑偏开关KWTDP-1提升机皮带防跑偏开关技术参数：

工作电压：220VAC±15%      负载电流：≤5A

品牌:≥克特        输出信号：开关量信号

环境温度：-20℃至60℃      环境湿度：＜90%

重量：2KG            防护等级：IP66

复位方式：自动复位        响应时间：＜2mS

控制触点容量：220V/5A      动作力：50±10N

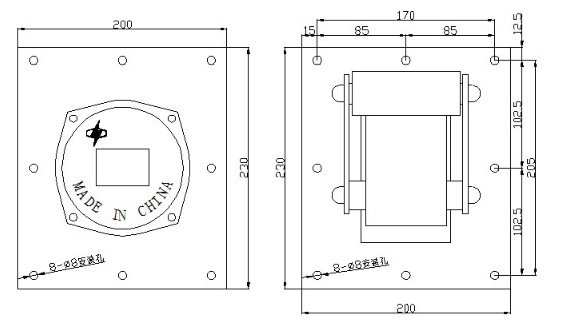

产品外形尺寸：

接线图：

胶带提升机防跑偏开关提供一常开一常闭触点，用户根据需求按图示截图，本产品引出电缆线。具体接线见线标。

安装讲解：

1、防跑偏开关一般在上下部机壳进入滚筒侧各安装一对，位置在距上下中心1米左右（见安

  装图），也可以根据需要安装在中部机壳靠近胶带滚筒出（防止胶带运行摆动过大跑偏

  开关检测失误）；

2、安装跑偏开关时滚轮应顺着胶带运行方向（见安装图）；

3、调整滚轮距离允许胶带偏移量（一般为40-60MM）；

4、安装结束后打开后盖，调整微动开关凸轮进入凹槽，盖上后盖，接线。

The NPN four wire switch output KTGEE-TDP-I/TSJ-1 zipper machine deviation switch KWTDP-1 elevator belt anti deviation switch is a new technology product that integrates mechanical and electrical integration. When faults such as deviation and misalignment occur in belt conveyors, zippers, scraper machines, elevators, and other transmission machinery, it can timely send alarm signals to the microcomputer control system or directly stop the machine. Effectively protect equipment and personal safety, prevent accidents from escalating, and achieve the goal of ensuring production and protecting equipment. In addition, due to the signal being able to be sent to the microcomputer control system, it is convenient to achieve factory automation control, which can also achieve the goal of reducing personnel, increasing efficiency, centralized control, and facilitating production and scheduling.
