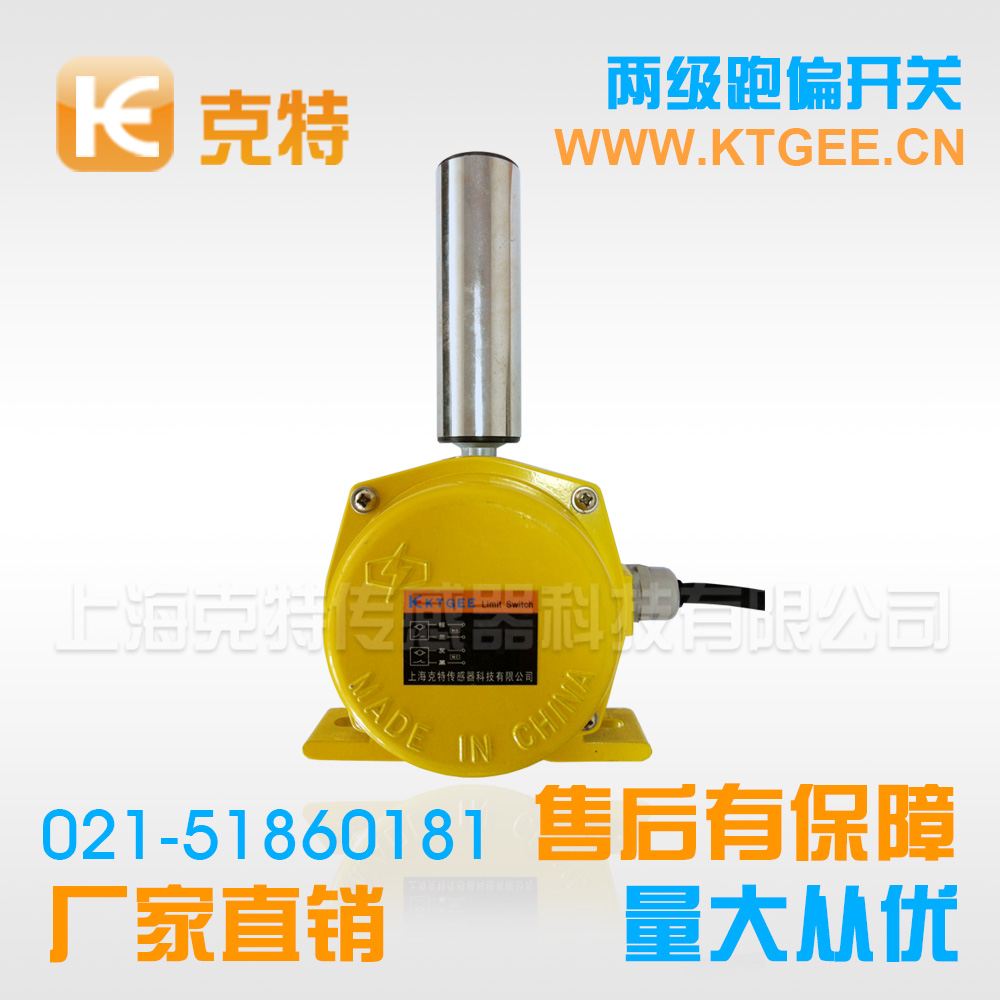

跑偏开关XLPP-J-20-35

一、概述

用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。

二、技术参数

1.使用环境条件

  a 环境温度-30~+50ºC

  b 相对湿度不大于85

2.主要参数见下表

三、结构特点

1.本机采用铝合金精密压铸壳体、强度高、重量轻；

2.外壳防护等级达IP65，可在恶劣环境中长期工作；

3.机内采用进口行程开关，触点容量大、动作灵敏、可靠。

四、工作原理    KPT1-20-35 两级跑偏开关

当运动中的胶带发生跑偏时，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。

五、安装调整

1.将跑偏开关固定在支架上，然后安装在胶带机架上；

2.立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;

3.胶带位于立辊下端1/3处；

4.每100m胶带可安装跑偏开关3对（6台）。

XLPP-J-12-30，XLPP-J-10-45，XLPP-J-20-35

XLPP-J系列两级跑偏开关

XLPP-J-12-30，XLPP-J-10-45，

LLD1-S,LLD1-Z,KTGEE两级跑偏开关

JPK2-S,JPK2-Z两级跑偏开关

JPKJ-S,JPKJ-Z两级跑偏开关

JSB-KPP-S,JSB-KPP-Z

LLD2-3,HHTSD-1,KTGEE两级跑偏开关

LLD2-1 12-30两级跑偏开关

HFKPT1-12-30两级跑偏开关

LLD2-1 10-45两级跑偏开关

HFKPT1-10-45两级跑偏开关

LLD2-1 20-35,KTGEE两级跑偏开关

HFKPT1-20-35两级跑偏开关

KPT1-12-30,KPT1-10-45,KPT1-20-35两级跑偏开关

KPT-12-30,KPT-10-45,KPT-20-35,KTGEE两级跑偏开关

LLD2-2两级跑偏开关

HFKPT1-N两级跑偏开关(拉姆齐型ROS-2D)

JSB/FKPP两级跑偏开关(拉姆齐型ROS-2D)

JYB/PK-12-30,JYB/PK-16-35,KTGEE两级跑偏开关

DPK-12-30,DPK-10-45,DPK-20-35两级跑偏开关

PPKG-12-30,PPKG-10-45,PPKG-20-35两级跑偏开关

HFPPKG-12-30,HFPPKG-10-45,HFPPKG-20-35两级跑偏开关

SPB-12-30,SPB-10-45,SPB-20-35,KTGEE两级跑偏开关

JCPP-I,JCPP-II,JCPP-III两级跑偏开关

XLPP-12-30,XLPP-10-45,XLPP-20-35两级跑偏开关

KPT1A-12-30,KPT1A-10-45,KPT1A-20-35两级跑偏开关

KPP-12-30,KPP-10-45,KPP-20-35两级跑偏开关

PK-12-30,PK-10-45,PK-20-35两级跑偏开关

PPN-12-30,PPN-10-45,PPN-20-35,KTGEE两级跑偏开关

EPK-12-30,EPK-10-45,EPK-20-35两级跑偏开关

FPK-12-30,FPK-10-45,FPK-20-35两级跑偏开关

TLPK-12-30,TLPK-10-45,TLPK-20-35两级跑偏开关

BKPT1-12-30,BKPT1-10-45,BKPT1-20-35两级跑偏开关

SSG-12-30,SSG-10-45,SSG-20-35,KTGEE两级跑偏开关

ZWQ-12-30,ZWQ-10-45,ZWQ-20-35两级跑偏开关

LLKPT1-12-30,LLKPT1-10-45,LLKPT1-20-35两级跑偏开关

JHFP-12-30,JHFP-10-45,JHFP-20-35两级跑偏开关

XTD-PK,XTD-SH,XTD-SJ,XTD-SL,KTGEE两级跑偏开关

YHPK-I,YHPK-II,YHFPK-I,YHFPK-II两级跑偏开关

YHDPK-I,YHDPK-II两级跑偏开关

XTD-ZL,XTD-ZL-B,KTGEE料位开关

XLPP-J系列两级跑偏开关

XLPP-J-12-30，XLPP-J-10-45，

克特两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。

能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
