IBT12-S02NA-D3Y2

产品图片 Photo	尺寸图 Dimension drawing(mm)

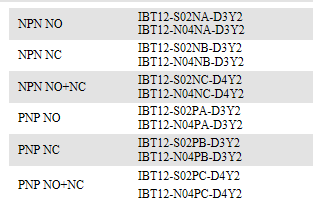

特点描述 Feature Description	型号规格 Item Code
◆ 能检测各种金属物体◆ 具有浪涌、短路、反极性和    过载保护功能◆ 外壳材料：黄铜镀镍◆ 防护等级IP67	NPN NOIBT12-S02NA-D3Y2 IBT12-N04NA-D3Y2  NPN NCIBT12-S02NB-D3Y2 IBT12-N04NB-D3Y2  NPN NO+NCIBT12-S02NC-D4Y2 IBT12-N04NC-D4Y2  PNP NOIBT12-S02PA-D3Y2 IBT12-N04PA-D3Y2  PNP NCIBT12-S02PB-D3Y2 IBT12-N04PB-D3Y2  PNP NO+NCIBT12-S02PC-D4Y2 IBT12-N04PC-D4Y2

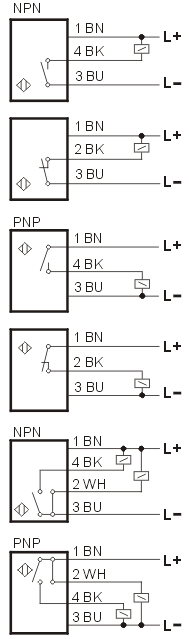

电气接线图 Connection diagram	规格参数 Specification
	工作电压10…30VDC   安装方式埋入非埋入      检测距离2mm4mm   外形规格M12*1*50   输出方式NPN/PNP NO/NC   漏电流<0.01mA   设定距离0...1.4mm0...2.8   标准检出物体铁 12*12*1mm   工作频率800Hz600Hz   消耗电流≤15mA   负载电流200mA   电压降≤1.8V   滞后1...15%   重复精度≤2%   LED显示LED(红色)   保护短路、反极性、过载保护   工作温度-25...70℃   温度漂移<±10%   防护等级IP67   外壳材料黄铜镀镍   检测面材料PBT   接线方式电缆线2米，外径￠4.0mm

克特接近开关在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。它广泛应用于机床、冶金、化工、轻纺和印刷等行业，以及航空航天、工业生产、交通运输、消费电子等各领域。具体应用场景包括：

检验距离：检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞；检测工作机械的设定位置，移动机器或部件的极限位置等。

尺寸控制：金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度等。

检测物体存在：检测生产包装线上有无产品包装箱；检测有无产品零件等。

转速与速度控制：控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数等。

计数及控制：检测生产线上流过的产品数；高速旋转轴或盘的转数计量；零部件计数等。

检测异常：检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否等。

计量控制：产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量等。

识别对象：根据载体上的码识别是与非等。
