3RG4023-0KB00-PF

上海克特传感器科技有限公司接近开关特点：

可选择3、4、8、10、12、16、18、30、40、50MM从小到大检测距离接近开关

可生产直径超小M3/M4/M5系列接近开关，微小尺寸，牢固性结构，高性能灵活使用

全不锈钢外壳，坚固耐用，抗干扰能力强

可定制5-250V电压，不同平率，两线制产品

检测距离远，可订制两倍、三倍检测距离产品

3RG4023-0KB00-PF NO

Schließer

Cable

Kabel (eingegossen)

3RG4023-3KB00-PF NO

Schließer

Connector M12

Stecker M12

3RG4023-2KB00-PF NO

Schließer

Connector M18

Stecker M18

3RG4023-0KA00-PF NC

Öffner

Cable

Kabel (eingegossen)

3RG4023-3KA00-PF NC

Öffner

Connector M12

Stecker M12

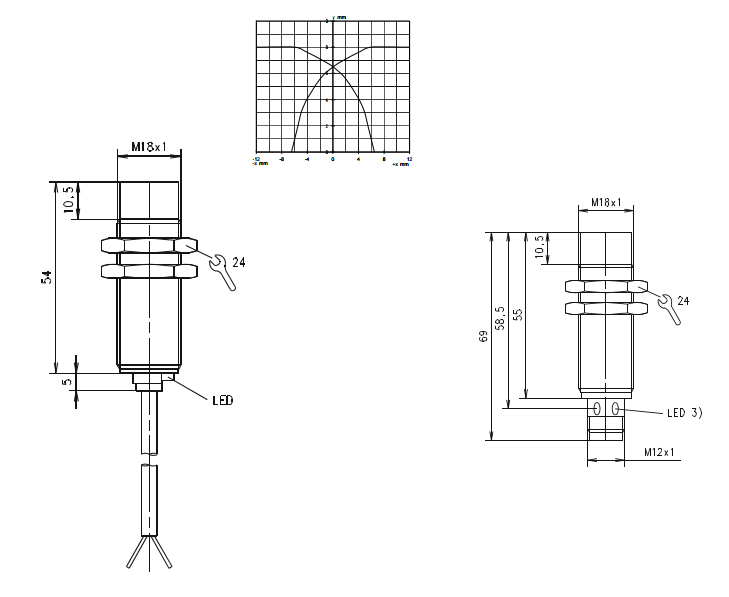

Size / Bauform cylindrical M18 / zylindrisch M18

Mounting / Einbau non-embeddable / nichtbündig

Operating distance / Schaltabstand

Rated operating distance /

Bemessungsschaltabstand

sn 8,0 mm

Effective operating distance /

Realschaltabstand

sr 7,2 ... 8,8 mm

Assured operating distance /

Gesicherter Schaltabstand

sa 6,5 mm

Standard target mild steel /

Meßplatte Stahlfahne St 37

 24 x 24 x 1 mm

Repeat accuracy / Reproduzierbarkeit R 0,2 mm

Hysteresis / Hysterese H 0,04 ... 1,90 mm

Reduction factors / Reduktionsfaktoren Al: 0,40 Cu: 0,30

 Ms: 0,40 Stainl. steel / Edelst.: 0,70

Power supply voltage /

Versorgungsspannung

Rated operational voltage /

Bemessungsbetriebsspannung

Ue 230 V AC / DC

Operating voltage range /

Betriebsspannungsbereich

UB 20 ... 320 V DC / 20 ... 265 V AC

No-load supply current / Leerlaufstrom lo typ 1 mA (bei 24 V); max. 1,5 mA (bei Umax)

max. ripple content / zul. Restwelligkeit

Output / Ausgang

Output / Ausgangsart 2 wire AC / DC; 2 Leiter AC / DC

Rated operational current /

Bemessungbetriebsstrom

le 300 mA

Output voltage drop / Spannungsfall max. Ud 8,0 V

minimum load current / Mindestlaststrom 5 mA

Short-circuit strength / Kurzschlußfestigkeit not built-in / nicht eingebaut

Overload withstand capability /

Überlastfestigkeit

 not built-in / nicht eingebaut

Times / Zeiten

Frequency of operating cycles /

Schaltfrequenz

f DC: 340 / AC: 25 Hz

Time delay before availability /

Bereitschaftsverzug

tv 100 ms
