​CGS100

CGS100克特矿用本安型位置传感器 防爆磁性开关 磁钢 磁铁 化工 军工

工作原理

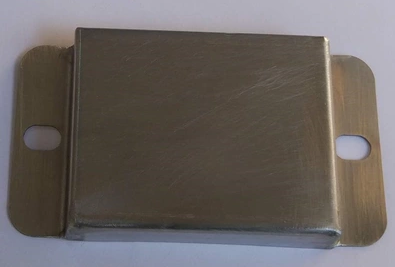

将磁性元件（动块）移动到距离感应元件（静块）100mm以内时感应元件内接点闭合，发出信号。由PLC实现其信号操车综合控制功能。它是利用电磁工作原理，用先进的工艺制成的，是一种位置传感器。它能通过传感器与物体之间的位置关系变化，将非电量或电磁量转化为所希望的电信号 ，从而达到控制或测量的目的。磁性接近开关能以细小的开关体积达到最大的检测距离。它能检测磁性物体（一般为*磁铁），然后产生触发开关信号输出。 由于磁场能通过很多非磁性物，所以此触发过程并不一定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体（如铁）把磁场传送至远距离，例如，信号能够通过高温的地方传送到磁性接近开关而产生触发动作号。

主要技术指标

 (1) 接点工作电压：DC 24V-380V

(2) 接点工作电流：≤0.5A

(3) 控制距离：≤100mm

(4) 感应元件尺寸：φ20mm×95mm

(5) IP防护等级：IP68(防尘、防水，防爆、防震、防拉脱，可以潜水工作）。

注1：防震-传感器内部采用环氧树脂封装，不惧怕剧烈震动。

注2：防拉脱-出线端采用防水接头不仅防水，而且可以防止导线受到意外较大拉力而不拉伤内部芯片。

出厂试验标准

绝缘电阻试验：外壳与导线端绝缘电阻不小于50MΩ。
