【产品名称】：接近开关
【品 牌】：克特
【规格型号】：LJ12A3-4-Z/BX
【外型尺寸】：12mm（毫米）
【检出方式】：金属
【检测距离】：4MM《毫米》
【工作电压】：DC 6-36V 通用

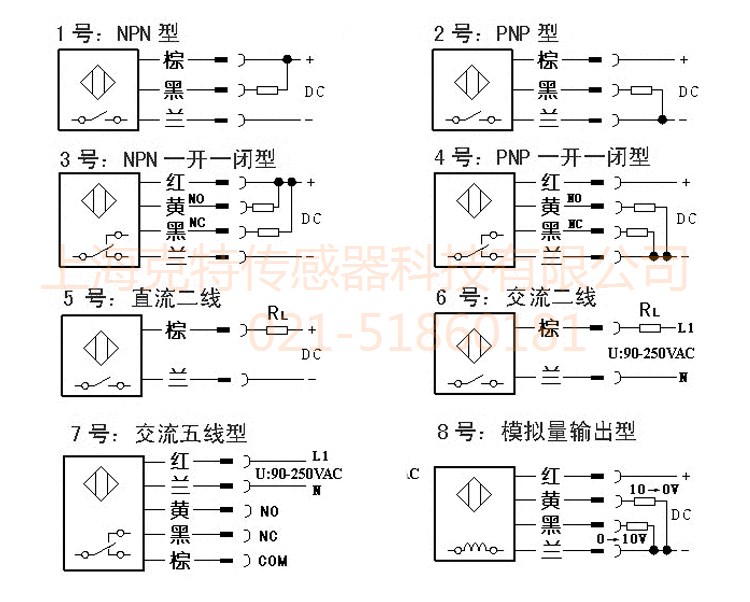

【输出形式】：直流三线 NPN 常开
生产厂家 | 上海克特传感器科技有限公司 | ||||
品牌 | 克特 | ||||
安装方式 | 屏蔽式 | 非屏蔽式 | |||
型号 | 直流型 | NPN | NO | LJ12A3-2-Z/BX | LJ12A3-4-Z/BX |
NC | LJ12A3-2-Z/AX | LJ12A3-4-Z/AX | |||
NO+NC | LJ12A3-2-Z/CX | LJ12A3-4-Z/CX | |||
PNP | NO | LJ12A3-2-Z/BY | LJ12A3-4-Z/BY | ||
NC | LJ12A3-2-Z/AY | LJ12A3-4-Z/AY | |||
NO+NC | LJ12A3-2-Z/CY | LJ12A3-4-Z/CY | |||
二线 | NO | LJ12A3-2-Z/EX | LJ12A3-4-Z/EX | ||
NC | LJ12A3-2-Z/DX | LJ12A3-4-Z/DX | |||
交流型 | 二线 | NO | LJ12A3-2-J/EZ | LJ12A3-4-J/EZ | |
NC | LJ12A3-2-J/DZ | LJ12A3-4-J/DZ | |||
三线 | NO+NC | ||||
检测距离 | 2mm ± 10% | 4mm ± 10% | |||
设定距离 | 0-1.6mm | 0-3.6mm | |||
滞后距离 | 检测距离的10%以下 | ||||
检测物体 | 磁性金属（非磁性金属时检测距离减小） | ||||
标准检测物体 | 铁12*12*1mm 铁15*15*1mm | ||||
响应频率 | DC:0.5kHz AC:25Hz | ||||
电源电压 | 直流型：DC12-24V（6-36V）脉动（P-P）10%以下 交流型：AC110-220V（36—250V）50/60Hz | ||||
耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 | ||||
电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 | ||||
消耗电流 | N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下 | ||||
控制输出 | N.P型：300mA以下，D型：200mA以下, A型：400mA以下 | ||||
回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收 | ||||
环境温、湿度 | 动作时保护时：各-30—+65℃ （不结冰、不结霜）, 动作时、保护时：各35—95%RH | ||||
温度的影响 | 温度范围-30—+65℃, +23℃时、±15%检测距离以内 温度范围-25—+60℃, +23℃时、±10%检测距离以内 | ||||
绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 | ||||
材质 | 外壳：黄铜镀镍 检测面：ABS | ||||
防护等级 | IP67(IEC规格) | ||||
克特接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关。以下是关于接近开关的详细解释和归纳：
克特接近开关定义与工作原理
克特接近开关是一种开关型传感器（即无触点开关），能够感知物体的接近或离开，并通过输出信号来实现相应的控制。它基于不同的工作原理，如电磁感应原理、磁敏感应原理和光电感应原理等。
电磁感应原理：当接近开关靠近或离开物体时，物体的磁场会影响接近开关中的线圈。线圈中的电流会随之发生变化，从而产生一个感应电压。通过检测感应电压的变化，接近开关能够判断物体的接近或离开。
磁敏感应原理：在接近开关中，安装有一个磁敏元件。当物体靠近或离开时，物体的磁场会改变磁敏元件的磁感应强度，从而产生一个信号。接近开关通过检测该信号来实现接近或离开的判断。
光电感应原理：接近开关中包含一个光源和一个光敏元件。当物体接近或离开时，物体会阻挡或透过光源发出的光线，从而改变光敏元件的光照强度。接近开关通过检测光敏元件的光照强度变化来判断物体的接近或离开。
克特接近开关种类
接近开关根据其工作原理和特性，可以分为多种类型，如电感式、电容式、霍尔式等。这些不同类型的接近开关在检测距离、响应频率、适用环境等方面有所差异，可以根据具体的应用需求选择合适的类型。
