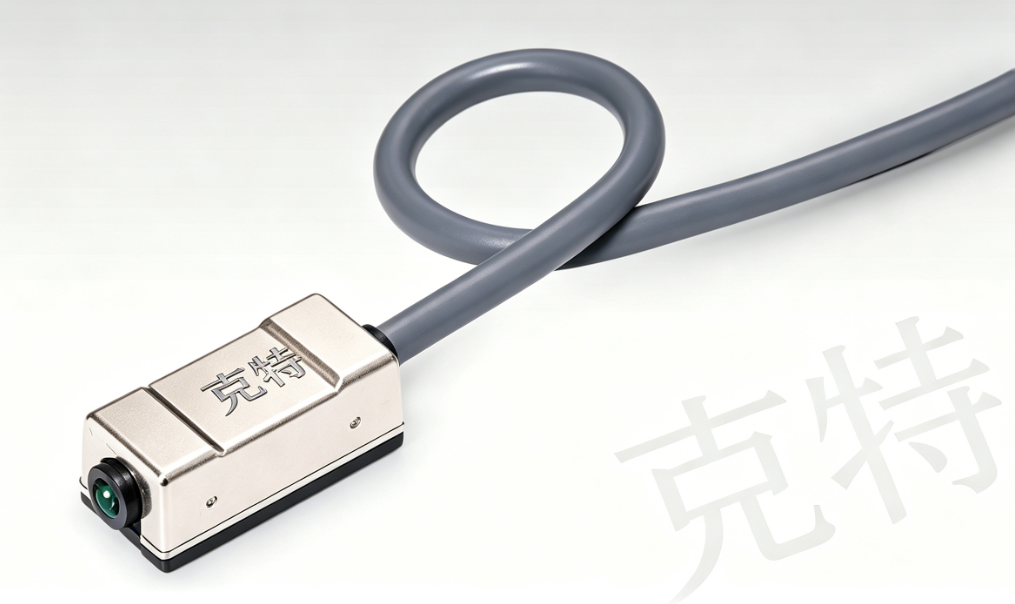

CS1-F干簧管有接点二线常开

使用說明及注意事項

請於使用前務必詳閱本安全須知

⚠️ 請務必注意使用感應器時，不可超過各產品之各項限制容量及規格

使用感應器時，應盡量遠離強磁場或周邊有導磁金屬之環境，避免干擾

在使用二線式的感應器時，一定要串接負載 (Load) 後，才能夠使用，否則會因電流過大導致感應器燒毀。

（對應電路圖：感應器一端接棕色線，串接負載後接電源正極；另一端接藍色線接電源負極）

在使用直流 (DC) 電源時，棕色線要接在高電位 (+)，藍色線接在低電位 (-)，否則指示燈不會亮。若是接線非上述的情形，並不會損壞感應器，只要將兩條接線對調，指示燈即可正常指示。

（對應電路圖：感應器內含 LED，棕色接電源 +，藍色接電源 -，LED 與感應器並聯）

在使用三線式的無接點型式感應器時，一定要使用直流 (DC) 電源，並請注意 NPN 或 PNP 的接線方式。

棕色線要接在高電位 (+)，藍色線接在低電位 (-)，黑色線串接至負載。

棕色、藍色、黑色等三條線若有接錯時，則可能會導致感應器損壞。

（對應電路圖：

NPN 型：主電路晶體在下方，負載串接在棕色線 (+) 與黑色線之間，藍色線接 (-)。

PNP 型：主電路晶體在上方，負載串接在黑色線與藍色線 (-) 之間，棕色線接 (+)。）

使用負載為電感性負載 (如繼電器、電磁閥) 時，請在負載端並接保護元件，如此可延長感應器壽命。

若接續到直流 (DC) 電感性負載時，請並接一個二極體在負載上，並請注意二極體支極性方向，接錯時可能會導致感應器損壞。

若接續到交流 (AC) 電感性負載時，請並接一個 R-C 迴路在負載上。

R：2.7KΩ

C：0.1uf/600V

（對應電路圖：

DC 電源：二極體反向並聯在負載兩端，棕色接電源 +，藍色接電源 -。

AC 電源：R-C 串聯後並聯在負載兩端，棕色、藍色接交流電源。）

當負載為電容性負載或電線長度再 10 公尺以上時，請串接一個電感器 (560~1000uH)，電感器盡量靠近感應器處，如此可確保感應器的正常動作。

（對應電路圖：感應器棕色線串接 560~1000uH 電感器，再串接負載，電感器標註「盡量靠近感應器」，藍色線接電源負極。）
