AN-11R

品牌：克特

型号：AN-21R

产品介绍：

该产品为两线式有接点磁簧管常开型，适用于AIRTAC(亚德客)、CHELIC(气立可)、CHANTO(长拓)、

MINDMAN(金器)气缸沟槽，体积小，安装紧凑，感应性能稳定。

产品尺寸：长22mm*宽15.5mm*高11mm

规格参数：

1、工作电压范围：5-240V DC/AC(交流直流通用)

2、最大负载电流：100mA Max

3、最大额定功率：10W Max(P=V*I)

4、最大开关切换频率：200HZ

5、启动高斯：不低于50G(该高斯是使用：外径15.5mm*内径8mm*厚度5mm的NS极性橡胶磁测试所得之数据)。

规 格 参 数 表：

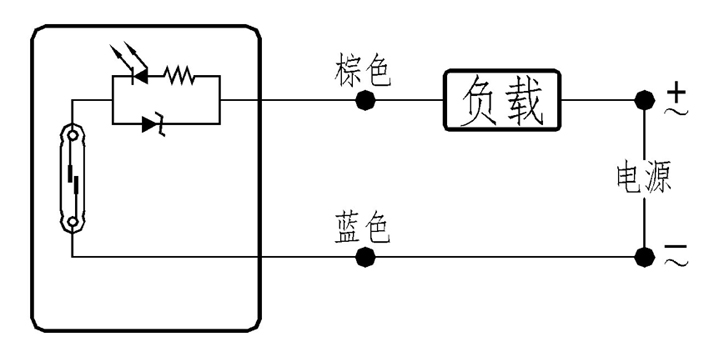

接 线 图：

测试工具：测试器TS-3

可适用固定夹具：沟槽形式免用夹具

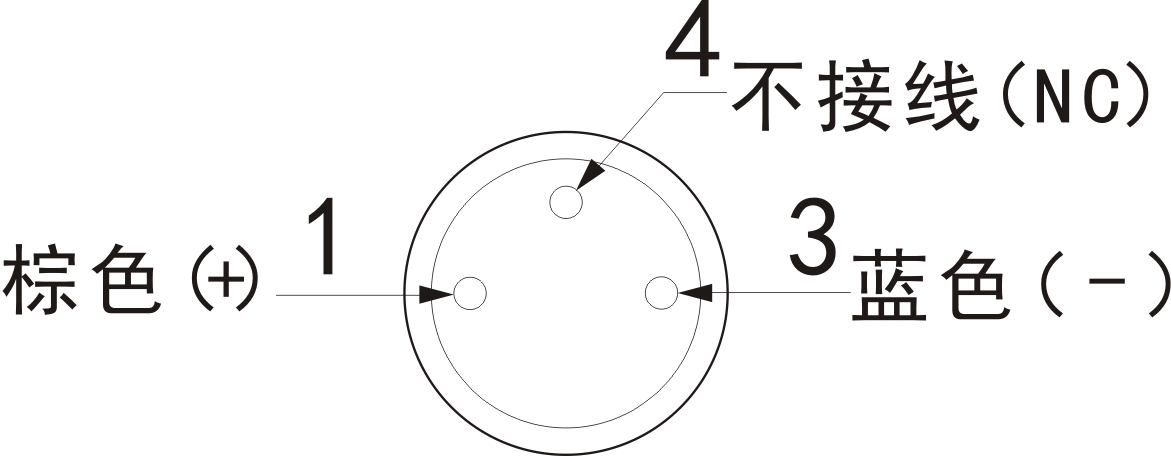

开关尺寸图与QD接头接线图：

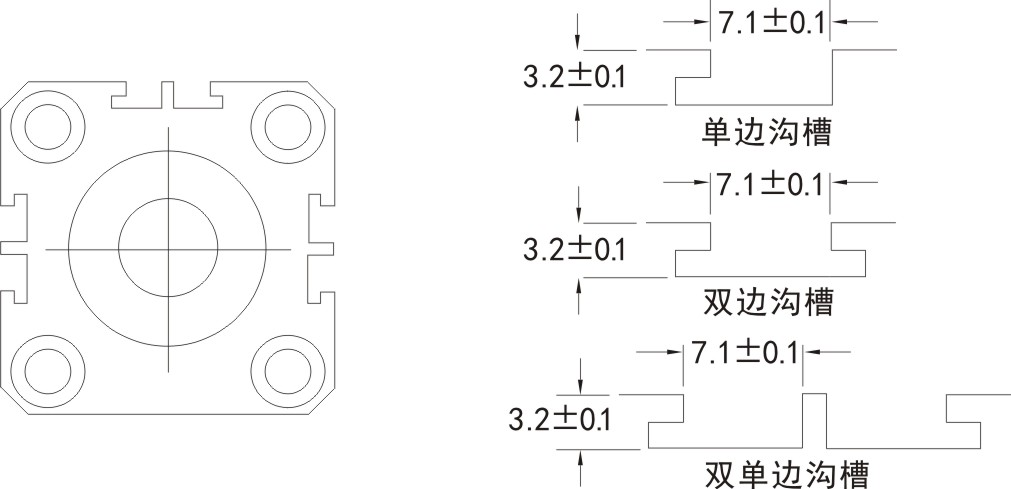

       产品适用沟槽与安装实配图：

克特磁性开关是一种可以检测磁场变化并输出信号的开关，它可以通过相互引力或排斥的方式来检测磁性物品的位置。磁性开关的工作原理基于磁场的作用来实现电路的开关。具体来说，当磁性开关靠近磁体时，磁场就会影响磁性开关内部的金属片，使其发生位移，这个位移可以用来控制电路的开关。

克特磁性开关通常由磁性材料制成，例如铁、钴、镍等，这些磁性材料可以被磁化，从而产生磁场。磁性开关内部通常有一个金属片，当磁场作用于金属片时，它就会发生位移，进而控制电路的开关。
