DC-LG30_克特_不锈钢双向拉绳开关

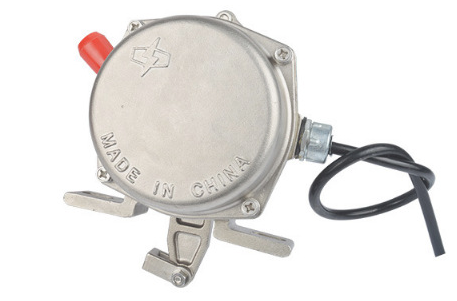

DC-LG30克特不锈钢双向拉绳开关

一、概述

用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。

二、技术参数

1、使用环境条件

2、环境温度-30+50℃

3、相对湿度不大于90

4、防护等级 IP67

三、结构特点

1、本机采用不锈钢铸造，强度高；

2、壳体密封性能好，可在恶酷条件下工作；

3、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。

四、工作原理

当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。

五、安装调整

1、拉绳开关应安装在现场人行过道一侧，每25-30m安装一台；

2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；

3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；

4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；

5、首尾各加一调整螺栓，用于固定钢丝绳；

6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。

六、接线方法

本机配接1.5m长的三蕊橡胶护电缆，并配有线号，进行接线。

注：如用户需要安装支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以说明。

DC-LG30克特不锈钢双向拉绳开关选用优质不锈钢材质压铸而成，强度高，确保*生锈，IP67的防护等级以及整机良好的密封性能，可在浸水状态下正常工作。本机用于胶带运输机发生事故时紧急停车。本机适宜在环境在环境温度-25℃～+55℃，相对湿度不大于85%的环境下保持正常工作。
