DMSG-NPN21HS_气缸限位磁性开关

DMSG-NPN21HS_气缸限位磁性开关

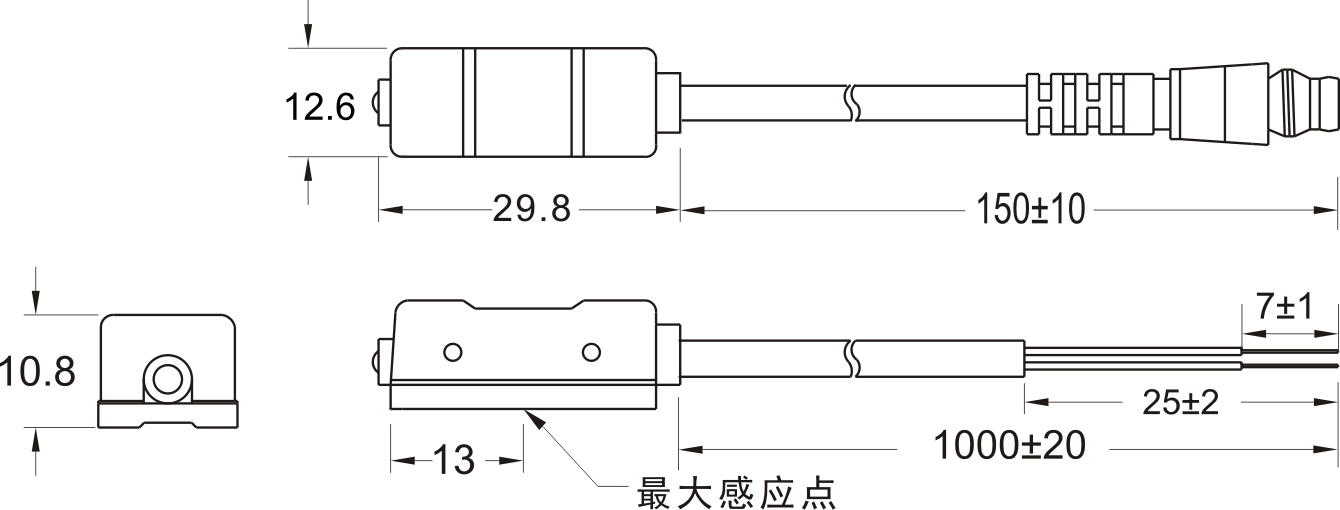

型号:DMSG-NPN21HS

品牌:克特

联系电话:021-51860181

产品介绍

产品咨询

克特DMSG-NPN21HS磁性开关是用来检测气缸活塞位置的,即检测活塞的运动行程的。磁性开关通过机械触点的动作进行开关的通(ON)断(OFF)称为有触点式磁性开关。磁性开关具有结构简单、紧凑、安装方便、价格便宜、精度高等有点,因而得到广泛的使用。


随着控制系统对控制质量提出了更高的要求,机械继电器在控制速度、电磁兼容性、隔离性能、寿命等方面往往不能满足要求。另一方面,随着集成电路集成度的提高,电源电压小于3 V的器件已很常见,尤其采用电池供电的很多便携式设备,要求低电压、低功耗的器件。此时,机械继电器已经很难满足要求。无触点开关:在电磁兼容性、可靠性、安全性等方面的优越性是机械式继电器无法比拟。


克特磁性开关DMSG-NPN21HS是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸,但缸筒必须是导磁性弱、隔磁性强的材料,如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个磁铁(橡胶磁铁或塑料磁铁)的磁环,随活塞移动的磁环靠近开关时,舌簧开关的两根被磁化而相互吸引,触点闭合;当磁环移开开关后,失磁,触点断开。出点闭合或断开时发出电信号(或使电信号消失),控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路,用树脂塑封在一个壳体内。

气缸磁性开关的安装方法:


1)用钢带固定


2)固定在导轨上


3)卡固在拉杆上


4)直接安装


气缸磁性开关磁性开关的安装位置


磁性开关可以安装在行程末端,也可以安装在行程中间的任意位置上。


对于要将磁性开关安装在行程中间的情况(例如要使活塞在行程中途的某一位置停止),开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定,让磁性开关在活塞的上方左右移动,找出开关开始吸合时的位置,则左右吸合位置的中间位置便是开关的高灵敏度位置。磁性开关应固定在这个高灵敏度位置。


当要将开关安装在行程末端时,为保证开关安装在ZUI高灵敏度位置,对不同气缸,在样本上,都已经标出离侧端盖和无杆侧端盖的距离A和B。

克特磁性开关DMSG-NPN21HS由于采用磁感应原理,从根本上解决了来自任何电场干扰造成的影响,该系列开关动作距离大,抗干扰性强,密封性能好,磁力稳定可靠,工作特性为半球形,具有安装方便,使用寿命长,能在湿度大,温度高及其它恶劣环境下工作等特点。


克特气缸磁性开关使用注意事项:


1)从安全考虑,两磁性开关的间距应比大磁滞距离大3mm。


2)磁性开关不得装在强磁场设备旁(如电焊设备等)。


3)两上气缸磁性开关平行使用时,为防止磁性体移动的相互干扰,影响检测精度,两缸筒间距离一般应大于40mm。


4)活塞接近磁性开关时的速度v不得大于磁性开关能检测的大速度vmax。该大速度vmax与磁性开关的小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为:vmax=lmin/tc


例如,磁性开关连接的电磁阀的动作时间t=0.02s,磁性开关的小动作范围lmin=10mm,则磁性开关能检测的大速度vmax=500mm/s。若气缸活塞的速度小于500mm/s,则此磁性开关可以使用。若活塞运动速度大于500mm/s,又没有合适的通用型磁性开关可选,则只能选用带延时功能的磁性开关。


5)安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关,力矩太小有可能使开关的安装位置出现偏移。


6)要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关,绿灯亮为正确,红灯亮则出现偏移了。
