XLDH-F-A

XLDH-F-A

型号:XLDH-F-A

品牌:克特

联系电话:021-51860181

E-mail:KT@KTGEE.NET.CN

产品介绍

产品咨询

克特LDH-F-A打滑安装方法

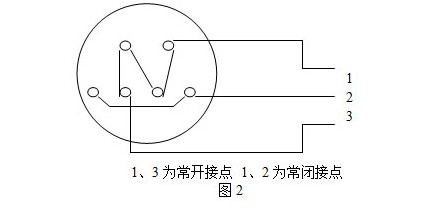

本装置带有1.5米左右的四芯橡套电缆,用户根据标号接线即可。


1、3为常开接点,


1、2为常闭接点。

当胶带机启动后运行到正常速度时,接点转换,


接点1、3由闭合转为常开,接点1、2由断开转为常闭,此时为正常运行状态。如果胶带发生打滑,带速降至正常速度的70左右时,接点再次转换,接点1、3闭合,1、2断开,此时为打滑状态。

克特XLDH-F-A打滑安装方法


安装方法


1、本装置安装时,好使其轴线处于水平位置。

2、将安装支架在胶带机中间架上,然后用螺栓将本装置固定在支架的安装板上即可。


3、由于常闭至常开的转换过程对应的速度差值较大,所以用户可选择使用常开(或常闭)之一种并在订货时说明,如无要求,我厂将按常开点调试出厂。

4、本装置出厂时已根据带速及打滑率调整好,使用时勿需再调。

5、本装置为非差动式,故在胶带机启动或停机过程中应不投入或投入无效,并应在控制线路设计中予以保证。


产品特点:

1:非接触式,无易损原件,使用寿命长;

2:防护等级高,密封性好,可防水、放尘,防凝露;

3:高强度了铝合金精密压铸外壳,抗压,抗冲击力强;

4:外壳经过烤漆喷塑处理,耐腐蚀性强;

5:一体式设计,安装方便,实用简单,两螺栓固定;

6:采用ARM单片机作为控制单元,反映速度快,精度高,误差小;

7:双排数码显示,LED指示灯显示,可现场观察与误会;

8:高精度4~20mA 模拟量输出

9:轻、重报警双开关量输出

10:采用高接点容量继电器输出

主要特点:

1、智能型,一体化结构,免设置、调试,安装简单。替代普通旋转探测器时反应快。

2、非接触探测器,无运动部件、无磨损、安全寿命长、维护费用低。

3、两线制,继电器(或接触器)作负载,可提供隔离无源触点信号给计算机;也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器(或接触器)吸合。

主要用途及适用范围

克特非接触式打滑检测器XLDH-F-A主要用于检测带式输送机,在运行中出现的胶带与滚筒之间的打滑。本装置采用比较的方式对胶带额定速度和从动滚筒线速度(即输送带实际运行速度)来检测输送带打滑的数据。并且能够及时发出报警及停机信号,防止输送带打滑造成事故和损失,亦可用于多条输送机联锁起动和停机。非接触式速度监控传感器安装在从动滚筒一端,与输送带不接触,避免了对输送带的损伤和接触不良造成的误差。本装置的主机为单片计算机系统,具有较高的智能化程度和可靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。

产品说明:

克特打滑检测器XLDH-F-A是一种非接触式智能感应的速度传感器,用于对输送机进行线性检测的新型装置,对带速进行实时检测.已广泛用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段。

规格参数:

1、检测模式:非接触式;

2、适应检测带速:0∽9.99米/秒;

3、可检测速度打滑率:0∽100%;

4、速度测量误差:< 0.1米/秒;

5、继电器运行寿命:10万次;

6、触点容量:AC220V 3A;

7、供电电压:AC220V 50Hz;

8、使用环境温度:-25°+65℃

9、转速显示范围:0∽9.99米/秒;
