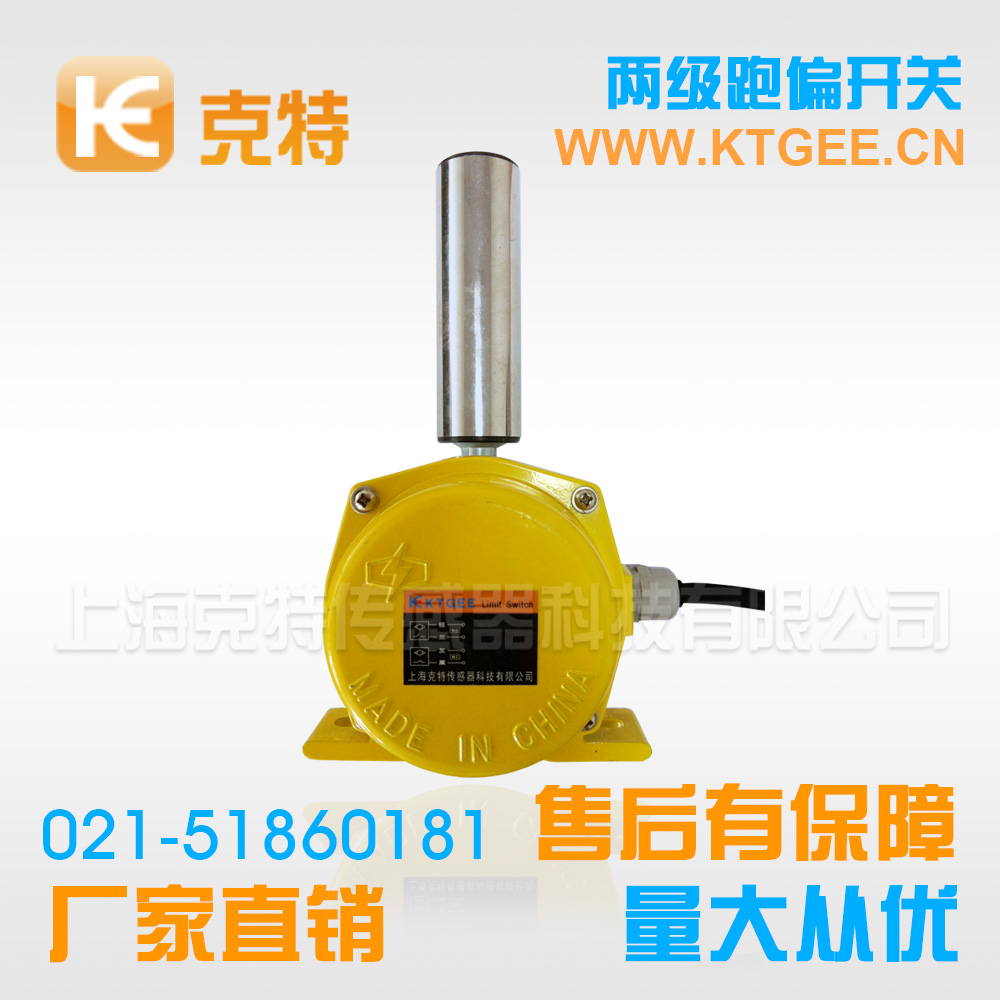

HFKPT1-12-30

HFKPT1-12-30

型号:HFKPT1-12-30

品牌:克特

联系电话:021-51860181

E-mail:KT@KTGEE.NET.CN

产品介绍

产品咨询

安装说明

1、HFKPT1-12-30克特两级跑偏开关底座两边各有Ф12mm孔,在皮带机旁角铁架钻Ф12mm孔,用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装,参考应用单位工艺要求,同时要考虑皮带与挡轮的有效间距和推力,建议皮带与档轮间的安装距离为120-160mm(详见安装示意图)。

3、安装距离:建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点是一级报警信号,3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、 选配件:安装支架。

工作原理

HFKPT1-12-30克特两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时,皮带边缘压向档轮,迫使档轮偏转,使限位开关动作。为减少档轮与皮带的摩擦,档轮的本体是由轴承制作的。

当发生轻微跑偏事故时(12°),两级跑偏开关的第一组触点动作,发出事故预告信号。

当发生严重跑偏事故时(30°),两级跑偏开关的第二组触点动作,可使输送机自动停车。

特点

·结构简单实用、性能稳定可靠

·防尘、防震、防潮

·体积小、重量轻、寿命长

·安装方便,免维护

·输出信号既可与现场设备联锁使用,也可送达微机控制系统

·电源适应性广:24~380V

技术参数

品牌:克特

工作电压:24~380V

型号:HFKPT1-12-30

绝缘电阻:>500MΩ

输出信号:无源开关量信号

环境温度:-20℃~+60℃

环境湿度:<90%

重    量:2.5Kg

防护等级:IP65

复位方式:自动复位

响应时间:<2mS

控制触点容量:3A-5A

动作力:50±10N

HFKPT1-12-30克特两级跑偏开关是输送带自动化中不可缺的产品。可以用于地下、索道支撑皮带输送机;轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机,起重臂限位;裙边给料机/输送机;重型极限开关检测胶带的跑偏量,是实现胶带机控制的自动报警和停机的保护装置。
